IPsec协议

互联网安全协议（英语：Internet Protocol Security，缩写：IPsec）是一个协议包)，透过对IP协议的分组进行加密和认证来保护IP协议的网络传输协议网络传输协议)族（一些相互关联的协议的集合）

0x01 简介

1、概述

定义：IPesc协议时IETF制定的三层隧道加密协议，它为internet上传输的数据提供了高质量的、可互操作的、基于密码学的安全保证。由一系列安全协议构成的，能够提供机密性、完整性、数据源认证和重放保护。IPsec还可以被用于VPN中，来对其他的vpn做保护作用，比如GRE over IPSec、l2tp over ipsec，ipsec的配置相对复杂，不支持组播，消耗的资源比较大

2、协议体系

（1）安全协议：AH、ESP

（2）工作模式：传输模式/隧道模式

（3）密钥管理：IKE

3、优点

（1）支持IKE（Internet Key Exchange，因特网密钥交换），可实现密钥的自动协商功能，减少了密钥协商的开销。可以通过IKE建立和维护SA的服务，简化了IPsec的使用和管理。

（2）所有使用IP协议进行数据传输的应用系统和服务都可以使用IPsec，而不必对这些应用系统和服务本身做任何修改。

（3）对数据的加密是以数据包为单位的，而不是以整个数据流为单位，这不仅灵活而且有助于进一步提高IP数据包的安全性，可以有效防范网络攻击。

4、IPsec的应用

加密应用层数据
在公共互联网上为路由器发送数据提供安全保障
在不加密的情况下进行身份认证，比如验证来自一个已知发送者的数据报
通过使用 IPsec 隧道设置电路来保护网络数据，在这些电路中，所有数据在两个端点之间发送时都被加密，就像使用虚拟专用网络(VPN)连接一样

0x02 IPsec的协议体系

1、组成部分

（1）安全协议：AH、ESP

AH：认证头部

① 基于ip协议51的组成部分

② 支持数据的完整性，不支持加密性

③ 认证头部，是除了可变字段之外的报文头部一起进行哈希计算，不适合nat环境，所以使用较少

ESP：封装安全协议

① 基于ip协议50的组成部分

② 支持数据的完整性，支持加密性

（2）工作模式：传输模式/隧道模式

传输模式

                    ① 报文封装：IPSec头部添加到原始IP头部和数据之间；不会额外添加一个新的头部

② 主要是用在端到端之间

隧道模式

① 报文封装：IPSec头部添加在原始IP头部之前；并且会额外添加一个新的头部

② 主要是用在站点到站点之间

（3）密钥管理：IKE

IKE：互联网密钥交换，是IPsec的信令协议

                    ① IKE也是一个框架，由多个协议构成

Oakley：密钥交换协议，它允许认证过的双方通过不安全的网络交换秘钥的一部分元素，这一过程是通过迪菲－赫尔曼密钥交换来实现的。该协议由 H.Orman在1998年提交，被广泛用在因特网密钥交换（IKE）中

SKEME：安全超文本传输协议，是一个HTTPS URI scheme的可选方案，也是为互联网的HTTP加密通讯而设计。

ISAKMP：IKE的核心协议，它决定了IKE协商的封装格式、交换过程、模式的切换等。

② 基于UDP端口500

③ 实现密钥的动态协商，用于提供密钥的安全

2、安全联盟

安全协议相关字段介绍

1）SPI（安全参数索引）

① 安全参数：具体指的就是协商之后的保护策略

② 索引：类似目录，由不同的安全编号，不同的编号指向不同的安全策略

标识和区分SADB（安全关联数据库）中不同的SA信息

① 不同的spi标识了与不同对等体之间协商sa信息，这个信息存放在SDDB，每个sa都有通过的spi唯一标识

不同对等体之间采用唯一的序列号（spi值）

① spi值在两个对等体协商过程中，自动产生的

2）序列号

3）ESP其余字段

SA（安全联盟）

1）两个IPSec通信实体之间经协商建立起来的一种共同协定，它规定了通信双方使用哪种IPSec协议保护数据安全、应用的算法标识、加密和验证的密钥取值以及密钥的生存周期等等安全属性值。通过使用安全关联(SA) ， IPSec能够区分对不同的数据流提供的安全服务。

2）种类：

a、IKE SA

①保护的对象是IKE的协商数据

② 两个对等体之间只有一个IKE SA

b、IPSec SA

①保护的对象是用户的实际数据

②两个对等体之间有多对的IPSec SA

c、IPSec SA是单向的，在两个对等体之间的双向通信，最少需要两个安全联盟来分别对两个方向的数据流进行安全保护。入站数据流和出站数据流分别由入站SA和出站SA进行处理。同时，如果希望同时使用AH和ESP来保护对等体间的数据流，则分别需要两个SA，一个用于AH，另一个用于ESP。

0x03 IPsec协议实现过程

1、IPsec的两个阶段

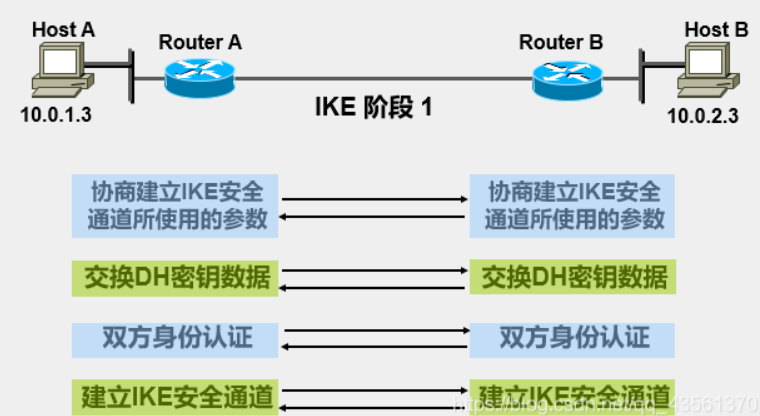

（1）阶段一：

协商和建立ikesa，为ike的协商以及阶段二的协商提供保护，分为主模式，和野蛮模式，完成对等体的策略协商、dh密钥交换以及对等体的验证

A、策略协商：协商身份验证的方式，加密算法、验证算法、dh算法、策略有效期

B、DH密钥交换：两个对等体会共同产生3个密钥d、a、e

C、验证对等体：用之前的协商的算法，以及产生的密钥，对对等体的身份做验证

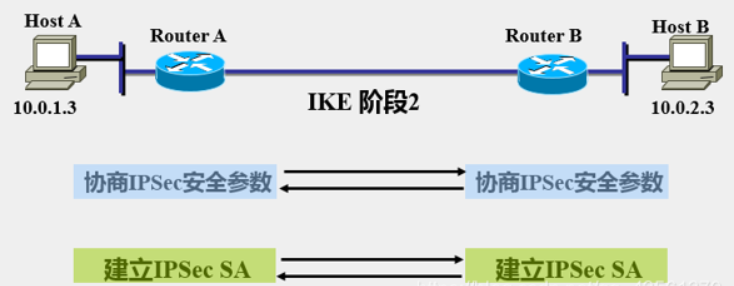

（2）阶段二

A、在ike sa的基础上，安全协商保护用户业务的具体安全策略

B、只有一个快速模式

C、协商保护的对象：感兴趣流量

D、协商的算法：ESP、AH 各类的加密性算法和完整性校验

E、模式：隧道模式和传输模式（默认是隧道模式）

2、IPsec VPN 配置

保证两边公网地址可达：

1、配置isakmp sa通道，以及身份验证//也就是阶段一

2、配置IPSec sa通道//阶段二，定义数据如何被保护

3、定义感兴趣流量，得使用扩展acl

4、定义map，关联上面三个步骤

5、端口调用map

0x03 配置命令

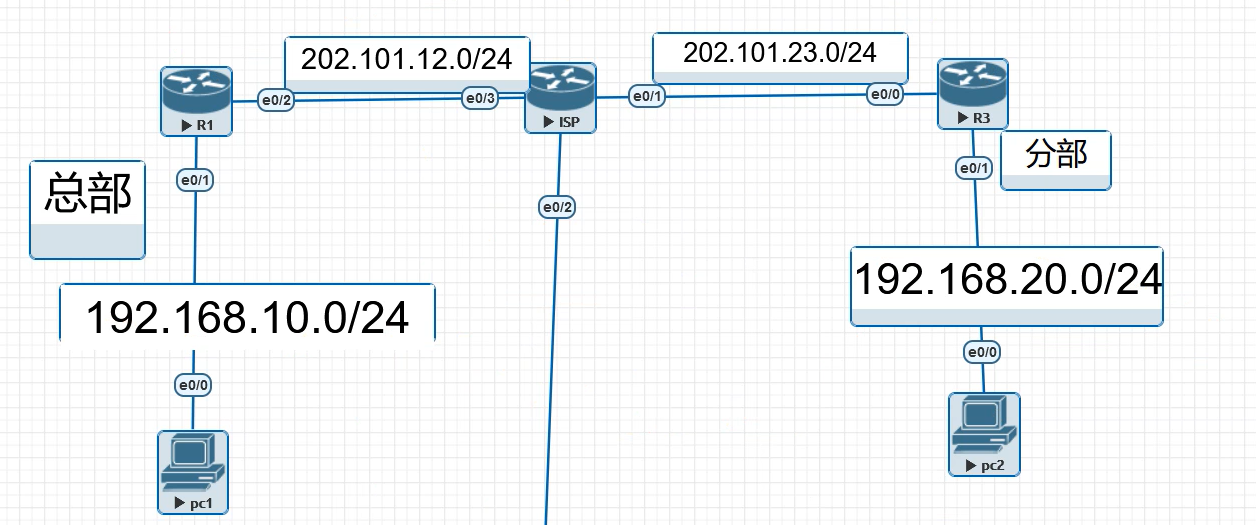

拓扑图

（1）基础配置：

1	r1#show run \| sec crypto

定义阶段一：

crypto isakmp policy 10
encr aes 256
hash sha256
authentication pre-share
group 5

定义预共享密钥信息：

1	crypto isakmp key cisco123 address 202.101.23.3

定义阶段二：

1 2	crypto ipsec transform-set myset esp-aes 256 esp-sha256-hmac mode tunnel

关联策略：

crypto map mymap 10 ipsec-isakmp
set peer 202.101.23.3
set transform-set myset
match address 100

定义感兴趣流量

r1#show run | sec access-list
access-list 100 permit ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.255
r1#show run int e0/0
interface Ethernet0/0
crypto map mymap

（2）查看与验证：

#show crypto isakmp policy
	//查看阶段一的策略信息

#show crypto isakmp key
	//查看预共享密钥

#show crypto isakmp sa
	//查看isakmp的SA信息（可判断阶段一的建立是否成功）

#show crypto ipsec transform-set
	//查看阶段二转换集的策略信息

#show crypto ipsec sa
	//查看ipsec会话的SA信息

#show crypto map
	//查看map的关联信息

#show crypto engine connections active
	//查看加解密的数据数量

#show crypto session
	//查看会话信息

#clear crypto isakmp
	//清除IKE SA

#clear crypto sa
	//清除IPSec SA

（3）动态地址的vpn接入

1、动态适用于中心地址固定，分支地址不固定的情况下，使用的动态的ipsec vpn

2、vpn建立之后，只有当分支先行触发我们的vpn的建立，此时才能够实现两边的通信

3、无需定义感兴趣流量

（1）主要类型

1）主机发起到VPN服务器的连接，远程接入VPN，比如L2TP VPN、SSL VPN。

2）边界网关动态地址接入VPN

①dynamic map

②DVTI

③DMVPN

（2）dynamic map应用场景

①中心是固定，分支是动态接入

②网络中存在混合厂商的环境

（3）配置

r1#show run | sec crypto
crypto isakmp policy 10
 		 authentication pre-share
crypto isakmp key cisco124 address 0.0.0.0
crypto ipsec transform-set myset esp-aes 256 esp-sha256-hmac
	mode tunnel
crypto dynamic-map mydymap 10
	set transform-set myset
crypto map mymap1 10 ipsec-isakmp dynamic mydymap
		//将动态map关联到静态map
interface Ethernet0/0
 crypto map mymap1
		//接口下只能调用静态map，不能调用动态map

（4）问题

1）中心站点无法主动发起到分支的连接

2）无虚拟隧道接口，无法运行路由协议

0x04 IPsec 进阶

1、IPsec 的高级应用

1）IPSec的嵌套，用IPSec保护现有的隧道上的数据

2）IPSec嵌套由gre over ipsec 、l2tp over ipsec

①GRE over IPSec ：先封装GRE，后封装IPSec。公网出口上调用ipsec。

②IPSec over GRE：先封装IPSec，后封装GRE。tunnel上调用ispec。

③L2TP over IPSec

3）GRE OVER IPSec

○ 先封装GRE，后封装IPSec

①用GRE构建隧道tunnel

②用IPSec对隧道上传输的数据进行保护

○ IPSec建议采用传输模式，至少可以减少一个IP头部资源的消耗。

crypto isakmp policy 10
	encr 3des
	hash sha256
	authentication pre-share
	group 5
crypto isakmp key cisco123 address 202.101.23.3
crypto ipsec transform-set myset esp-3des esp-sha256-hmac
	mode transport
ip access-list extended GRE
	permit gre host 202.101.12.1 host 202.101.23.3
crypto map mymap 10 ipsec-isakmp
	set peer 202.101.23.3
	set transform-set myset
	match address GRE

另外一个关联工具，可以在隧道口关联ipsec vpn，可以兼容传统的crypto map

4）IPSec profile

○ 无需使用crypto map就可以将阶段二的策略直接关联到隧道接口

○ 简化IPSec配置

○ 可以与crypto map兼容

○ 配置：

R1(config)#crypto ipsec profile myprofile
R1(ipsec-profile)#set transform-set myset
R1(config)#int tunnel 13
R1(config-if)#tunnel protection ipsec profile myprofile

crypto ipsec profile yucedu
set transform-set myset
interface Tunnel10
 ip address 192.168.13.1 255.255.255.0
 tunnel source Ethernet0/2
 tunnel destination 202.101.23.3
 tunnel protection ipsec profile yucedu

1、IPSec VPN的高可用性

1）如果只有一个网关建立ipsec vpn，存在单点故障

2）冗余vpn的问题

（1）对于内部设备来说，很难判断应该选择哪个外网网关作为回程报文的出口？

（2）对于分部设备来说，如何判断主网关的sa状态？

3）ike存活消息

（1）在对等体之间周期性的发送keep alive报文，来探测对端的状态

（2）默认情况下，如果本端发送连续3个keepalive报文，对端都没有进行回应，则认为对端发生故障，就会清除相关的SA信息，并重新触发新SA的协商。

（3）可能会消耗比较高的资源，扩展性较差

特点：

①不能检查对端内网环境的可达性，只能检测建立IPSec的对等体的活跃性。

②如果存在大量的对等体，可能需要消耗较多的资源来处理IKE存活消息。

4）配置

1
2
3

spoke(config)#crypto isakmp keepalive 10 ?
 <2-60>   Number of seconds between retries if keepalive fails
 <cr>

2、nat对ipsec的影响

（1）边界网关同时部署了NAT技术和建立IPSec vpn

需要执行NAT地址排除，把站点之间互相访问的内网流量从NAT感兴趣流中排除。

（2）NAT穿越

1）穿越一个NAT设备与对端建立IPSec VPN

2）NAT-T：会采用UDP 4500来封装ESP报文
